# 逻辑门
# 理解"逻辑"
最常见的逻辑关系就是"或、与、非".
# "逻辑非"
条件 | 结果 |
---|---|
A | ¬A |
真 | 假 |
假 | 真 |
- 当 A 为"真"时, ¬A为"假"
- 当 A 为"假"时, ¬A为"真"
# "逻辑与"
条件 | 条件 | 结果 |
---|---|---|
A | B | A ∧ B |
真 | 假 | 假 |
假 | 真 | 假 |
真 | 真 | 真 |
假 | 假 | 假 |
- 当 A 为"真"且 B 为"假"时, A ∧ B为"假"
- 当 A 为"假"且 B 为"真"时, A ∧ B为"假"
- 当 A 为"真"且 B 为"真"时, A ∧ B为"真"
- 当 A 为"假"且 B 为"假"时, A ∧ B为"假"
# "逻辑或"
条件 | 条件 | 结果 |
---|---|---|
A | B | A ∨ B |
真 | 假 | 真 |
假 | 真 | 真 |
真 | 真 | 真 |
假 | 假 | 假 |
- 当 A 为"真" B 为"假"时, A ∨ B为"真"
- 当 A 为"假" B 为"真"时, A ∨ B为"真"
- 当 A 为"真" B 为"真"时, A ∨ B为"真"
- 当 A 为"假" B 为"假"时, A ∨ B为"假"
# 红石系统的逻辑门

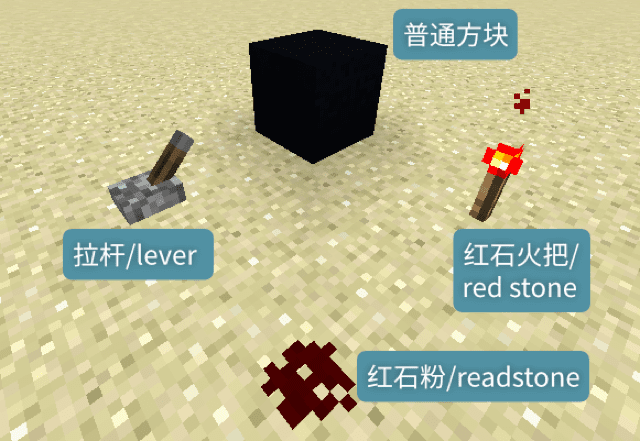

下面, 我们使用红石电路来制作"或与非"的逻辑门, 需要的材料如下:
# 非门 (NOT)
"非门"也称为"反相器", 用于实现这样的功能: 输入开启时, 输出会关闭; 输入关闭时, 输出会开启. 也就是说, 当"红石线"经过"非门", "红石线"会反转它的值.

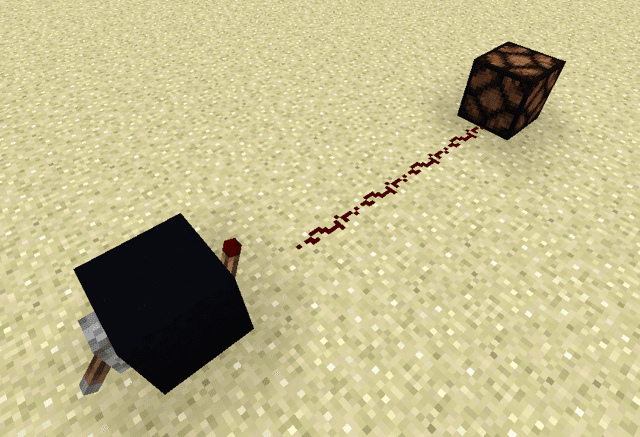

当"开关"开启时, "设备"关闭:

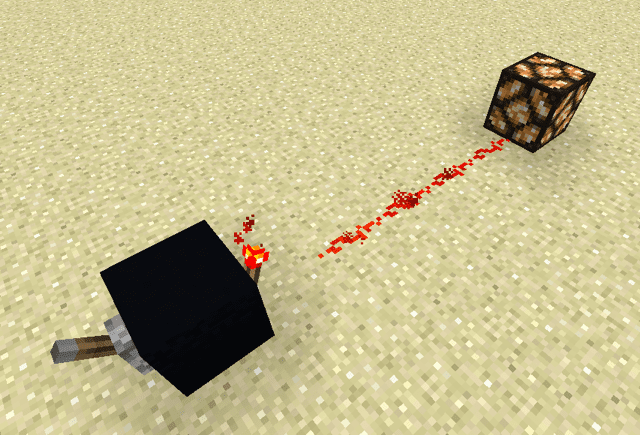

当"开关"关闭时, "设备"开启:
# 与门 (AND)
"与门"实现这样的功能: 只有当两个输入都为开启时, 才开启输出.

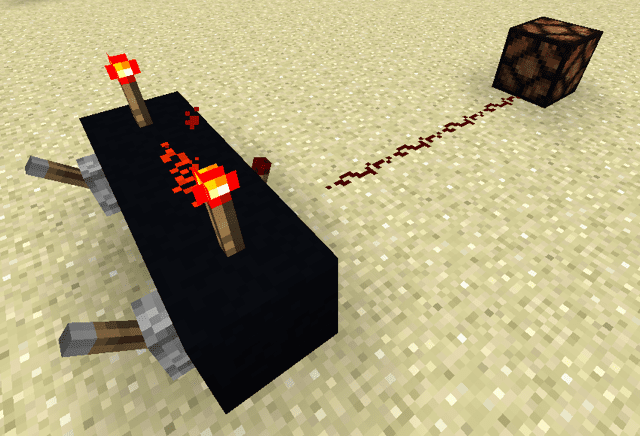

当两个"开关"都关闭时, "设备"关闭:

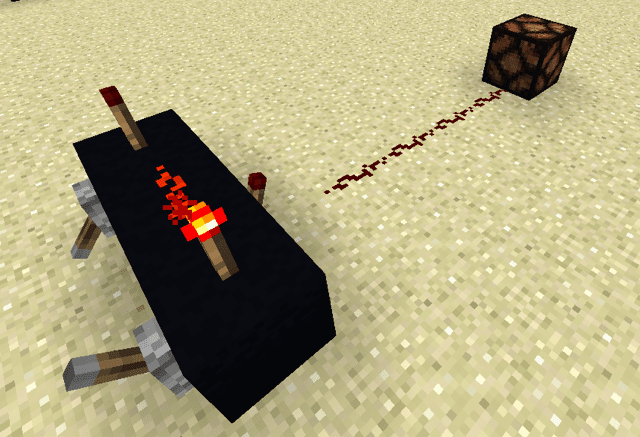

当有且只有一个"开关"开启时, "设备"关闭:

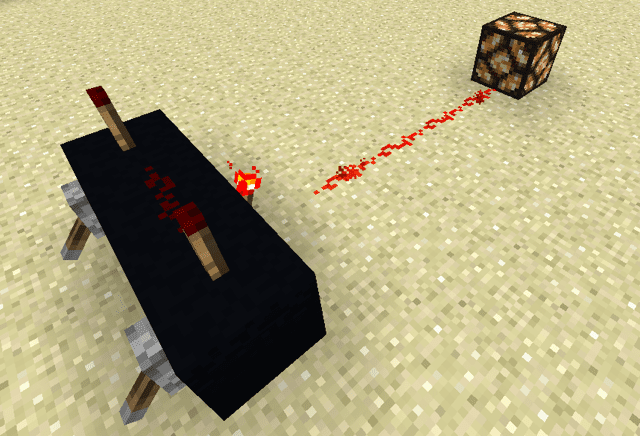

当两个"开关"都开启时, "设备"开启:
# 或门 (OR)
"与门"实现这样的功能:只要有任意一个开关开启, 输出就开启.

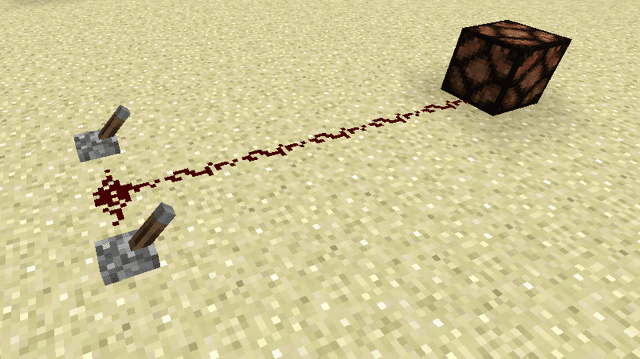

当两个"开关"都关闭时, "设备"关闭:

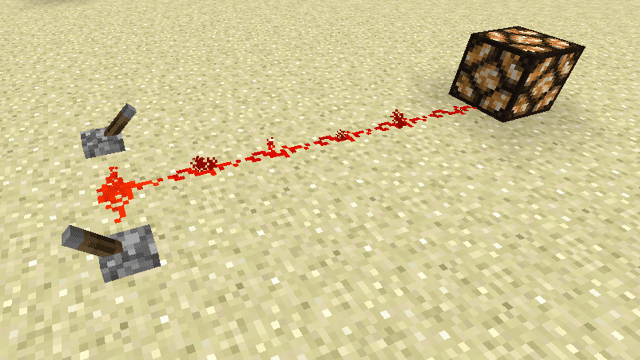

当其中任意一个"开关"开启时, "设备"开启:

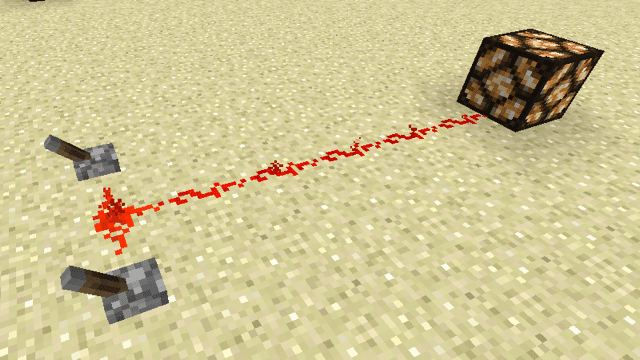

当两个"开关"开启时, "设备"开启:
# 异或门 (XOR)
除了基本的"或且非", 我们还可以通过红石电路体验比较难理解的"异或"和"同或"的逻辑关系.
"异或门"的功能是仅当只有一个输入为开启时开启输出.

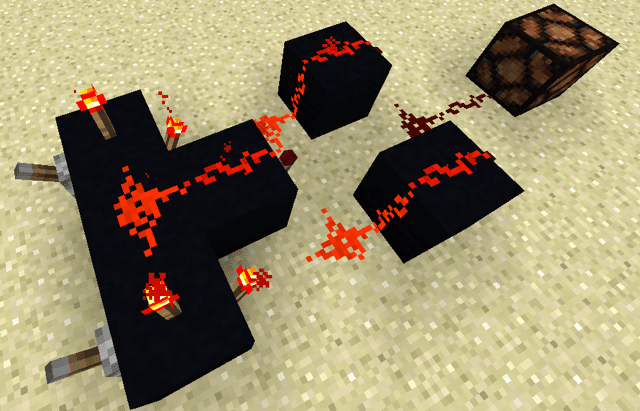

当两个"开关"关闭时, "设备"关闭:

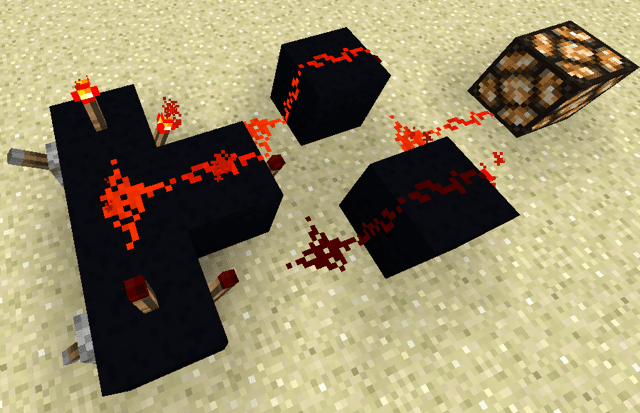

当只有一个"开关"开启时, "设备"开启:

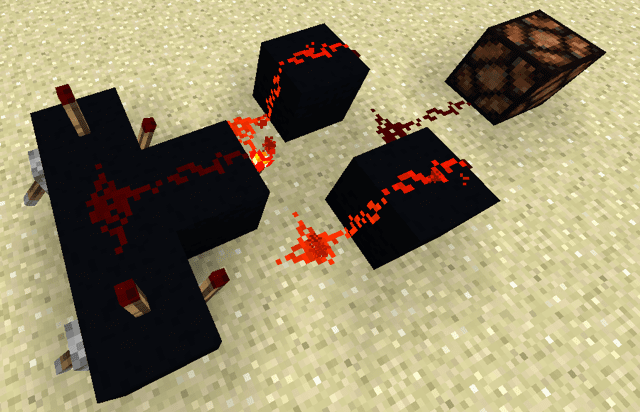

当两个"开关"都开启时, "设备"关闭:
# 同或门 (XNOR)
与"异或门(XOR)"相反, "异或门"的功能是"仅当只有一个输入为开启时, 关闭输出".

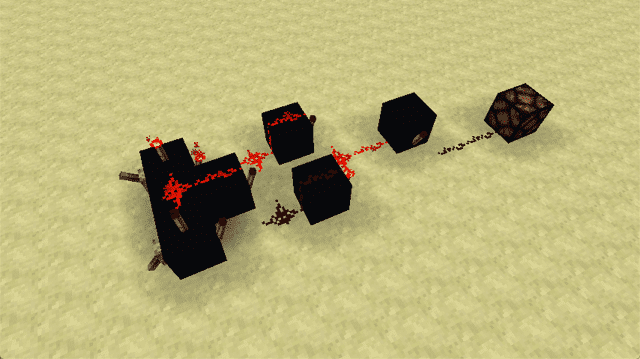

其实, 我们只要在"异或门"的尾部再添加一个额外的"非门"就能实现"同或门":

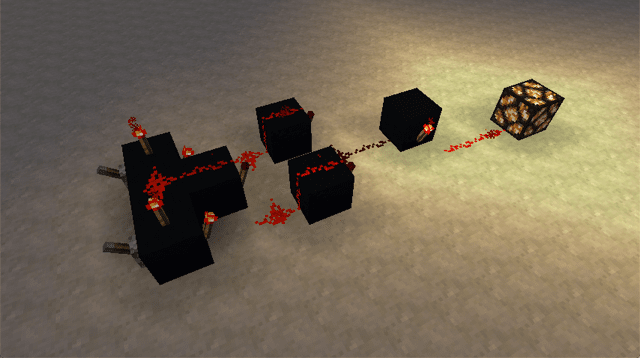

当两个"开关"关闭时, "设备"开启:
当只有一个"开关"开启时, "设备"关闭:

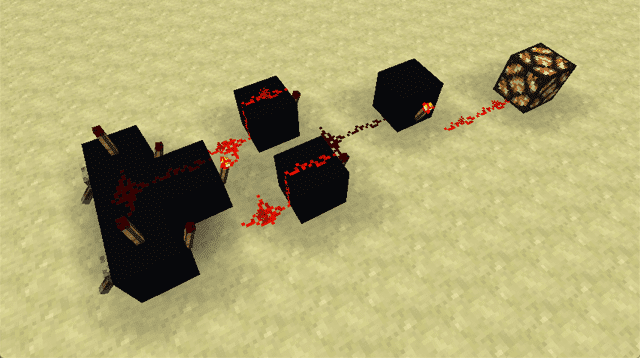

当两个"开关"都开启时, "设备"开启:
